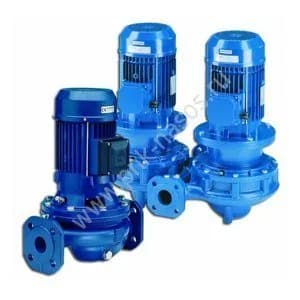

А ЦМЛ 4000

АЦМЛ 4000 (Центробежные циркуляционные насосы для отопления)

Насосы АЦМЛ 4000 применяются в системах холодного и горячего водоснабжения, в системах отопления, охлаждения, кондиционирования, пожаротушения, оросительных, дренажных и ирригационных системах, в химическом производстве.

Технические характеристики

Подача — до 190 м³/ч

Напор — до 89 м

Температура жидкости:

- от -10°С до +130°С при мощности до 11,0 кВт (включительно)

- от -20°С до +140°С при мощности 15,0 … 22,0 кВт (в зависимости от рабочего давления)

Температура окружающей среды — до +40 °С

Максимальное допустимое рабочее давление:|

- 1,0 МПа при мощности до 11,0 кВт (включительно)

- 1,6 МПа при мощности 15,0 … 22,0 кВт и температуре до 120°С

- 1,3 МПа при мощности 15,0 … 22,0 кВт и температуре до 140°С

Назначение

перекачивание воды и чистых, химически неагрессивных жидкостей, сходных с водой по вязкости и плотности

Область применения

Системы горячего и холодного водоснабжения

Системы отопления

Системы охлаждения, кондиционирования

Cистемы полива, фонтаны

Конструкция

центробежный одноступенчатый насос, со всасывающим и напорным фланцами,

лежащими на одной линии, конструкция типа «инлайн»

практичный дизайн улитки позволяет снять рабочее колесо, адаптер и двигатель без предварительного демонтажа насоса с трубопровода

при номинальной мощности привода до 11,0 кВт (включительно) рабочее колесо крепится непосредственно на удлиненный конец вала

при номинальной мощности привода 15,0 … 22,0 кВт соединение рабочего колеса с валом осуществляется через «глухую» муфту (удлинитель)

рабочее колесо из нержавеющей стали AISI 316L, сварка с использованием лазерной технологии, до типоразмера 80-160. При большем типоразмере используется колесо из чугуна

упорные кольца из нержавеющей стали AISI 316L (в насосах до АЦМЛ 4100, на передней и задней пластинах рабочего колеса), которые компенсируют истирание рабочего колеса, что обеспечивает максимально высокий КПД и простую замену

торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения (для моделей до АЦМЛ 4100)

воздухоспускной клапан в моделях до АЦМЛ 4100

Торцовое уплотнение согласно стандарту EN 12756
