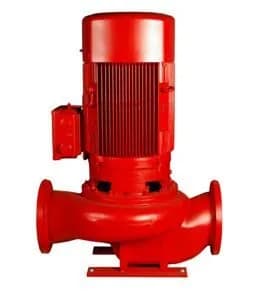

А ЦМЛ

Технические характеристики

Подача - до 450 м³/ч

Напор - до 90 м

Температура жидкости - от - 15 °С до +180 °С (в зависимости от исполнения)

Температура окружающей среды - до +40 °С

Максимальное допустимое рабочее давление - до 1,6 МПа (в зависимости от исполнения)

Корпус из чугуна, бронзы или нержавеющей стали

Рабочее колесо из чугуна, бронзы, нержавеющей стали или технополимера Noril GFN2

Назначение

Подача чистой и технически чистой воды, растворов гликоля и других жидкостей, сходных с водой по вязкости, плотности и химической активности.

Подача слабоагрессивных и агрессивных сред.

Область применения

Системы горячего и холодного водоснабжения

Системы отопления

Системы охлаждения, кондиционирования

Системы орошения, ирригации, дренажа

Химическое производство

Системы пожаротушения

Достоинства

Могут монтироваться на трубопроводах без фундамента при мощности менее 7,5 кВт

Модификации уплотнений вала для различных условий эксплуатации

Низкие уровни шума

Высокий КПД

Расшифровка условного обозначения

Внимание!

Если в заказе не указан код конструкции уплотнения вала, то агрегат поставляется в исполнении - AA.

Агрегат поставляется без фундаментной плиты-основания изображенной на габаритных чертежах. Поставка фундаментной плиты-основания оговаривается при заказе агрегата.

Агрегаты выпускаются в климатическом исполнении У3 по ГОСТ 15150. Возможно изготовление агрегатов других исполнений по ГОСТ 15150 по требованию заказчика.

Возможна поставка насосов с однофазными двигателями.

Возможна поставка насосов с электродвигателями на 1000 об/мин.

Конструкция

Моноблочный насос с патрубками «в линию». Уплотнение вала - торцевое. Имеется шесть модификаций уплотнений вала для различных сред и условий эксплуатации. Фланцевое крепление электродвигателя к насосу позволяет без демонтажа насоса произвести замену электродвигателя. Привод - трехфазные асинхронные электродвигатели переменного тока с частотой сети 50 Гц.

Конструкции уплотнений

АА - стандартная конструкция; одинарное уплотнение.

Рабочая среда: вода, смесь вода-гликоль до 50 %, охлаждающие жидкости;

Максимальная температура рабочей среды +120 °С.

НА - внутреннее охлаждение, одинарное уплотнение;

Рабочая среда: вода, смесь вода-гликоль до 50 %, охлаждающие жидкости;

Максимальная температура рабочей среды +150 °С только для типоразмера Dу ≥ 65, для Dу 32, 50 только +135 °С

НВ - наружное охлаждение, одинарное уплотнение;

Максимальная рабочая температура +150 °С

Рабочая среда: используются при перекачке жидкостей, которые загущаются или кристаллизуются.

ТА - наружное уплотнение, одинарное тефлоновое уплотнение, расположенное снаружи насоса;

Рабочая среда: агрессивные жидкости.

Максимальное рабочее давление - 1,0 МПа.

КТ - двойное уплотнение. Два уплотнения, расположенные навстречу друг другу, между уплотнениями подводится затворная жидкость, поступающая из внешней системы циркуляции;

Рабочая среда: вода, смесь вода-гликоль до 50 %, охлаждающие жидкости;

горячие кристаллизующиеся и сгущающиеся жидкости.

Максимальная температура рабочей среды +180 °С.

Необходима установка отдельного блока контроля состояния затворной жидкости.

Монтаж насосов АЦМЛ

А ЦМЛ МАРКИ НАСОСОВ: АЦМЛ-1032/... -R1 АЦМЛ-1032/...- R2 3000 об/мин
