АК (Центробежные консольные насосы для воды)

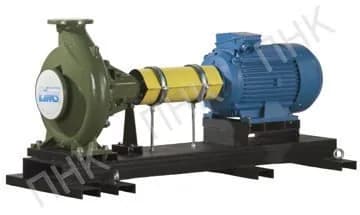

Центробежные консольные насосы АК

Технические характеристики

Подача - до 600 м³/ч

Напор - до 100 м

Макс. допустимое рабочее давление - 1,0 МПа

* на заказ - 1,6 МПа

Температура жидкости - от -15 °C до +120 °C

Температура окружающей среды - +40 °C

Проточная часть из чугуна.

Назначение

Подача чистой и технически чистой воды, растворов гликоля (не более 50 %) и других жидкостей, сходных с водой по вязкости, плотности и химической активности, не содержащих минеральных масел, абразивных и длинноволокнистых включений.

Область применения

В установках водоснабжения, теплоснабжения, пожаротушения.

В системах отопления.

Для перекачивания жидкости в промышленности, сельском хозяйстве.

Достоинства

Не требуется обеспечение высокоточной соосности валов насоса и электродвигателя после транспортировки, монтажа или сборки-разборки насоса на месте эксплуатации, благодаря муфте карданного типа.

Лёгкость и простота разборки и сборки насоса благодаря карданной муфте.

Замена уплотнений, подшипников и рабочего колеса без демонтажа корпуса насоса из трубопроводов благодаря съёмной муфте.

Рама на виброопорах не требует специально подготовленного фундамента, снижает вибрации и шумы на несущие конструкции здания.

Условное обозначение насосов

Конструкция

Одноступенчатый насос с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубками. Уплотнение вала - торцовое. Соединение валов электродвигателя и насоса через муфту. Насос и электродвигатель смонтированы на общей раме. Электродвигатель - трехфазный асинхронный переменного тока с частотой сети 50 Гц.

Материалы насоса

Торцовое уплотнение в базовой комплектации позволяет перекачивать воду (в том числе опресненную или дистиллированную), слабо концентрированные кислоты, глицерин и другие взрывобезопасные жидкости, сходные с водой по вязкости, плотности и химической активно сти, не содержащие твёрдых, абразивных, волокнистых включений.

Материалы торцового уплотнения

U3 = Вольфрам-карбид с включениями CrNiMo

B = Графит со смоляной пропиткой

Q1 = Силикон-карбид

V = Оксид аллюминия

Е = Резина этилен-пропиленовая

V = Спецрезина Viton

G = Сталь с CrNiMo
