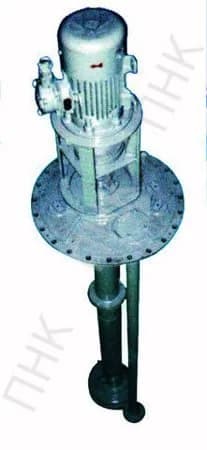

АГРЕГАТ ЭЛЕКТРОНАСОСНЫЙ ЦЕНТРОБЕЖНЫЙ ПОЛУПОГРУЖНОЙ АНЦП 50/50 (АНАЛОГ НВ 50/50)

Агрегат электронасосный центробежный полупогружной АНЦП 50/50 предназначен для перекачивания смеси воды и нефтепродуктов из подземных дренажных емкостей с твердыми включениями, максимальная объемная концентрация которых не превышает 1,5%, температурой от 258 К до 353 К [от минус 15 до плюс 80 °С), плотностью 1000 кг/м3, кинематической вязкостью до 30х10_6м2/с.

Агрегаты изготавливаются в общепромышленном исполнении с уплотнением сальниковой набивкой, ависполнении для взрывоопасных и пожароопасных производств с торцовым уплотнением.

Конструкция

Агрегат АНЦП 50/50 состоит из электродвигателя, установленного на опорном корпусе, трансмиссионной и насосной частей.

Трансмиссионная часть включает в себя верхнюю и нижнюю подвески, промежуточный подшипник и валопровод, состоящий из верхнего и нижнего валов. Перекачиваемая жидкость подается от насосной части к нагнетательному патрубку по отдельному напорному трубопроводу. Соединение верхнего и нижнего валов между собой - резьбовое.

Насосная часть- центробежный вертикальный одноступенчатый насос с осевым подводом жидкости.

Обозначение

Пример обозначения артезианского насоса: АНЦП-Е-50/50-2.5-У2 ТУ У 3.19-05785454-059-96,

где:

АНЦП- агрегат насосный центробежный полупогружной (насос центробежный полупогружной - НЦП);

Е- взрывозащищенное исполнение (при общепромышленном исполнении не указывается);

50 - номинальная подача, м3/ч;

50 - напор на выходе из насоса, м;

2,5 - глубина погружения, м [2,5; 3,0; 3,5];

У - климатическое исполнение;

2 - категория размещения;

ТУ У 3.19-05785454-059-96 - номер технических условий.

Типоразмер агрегата

Подача, м3/ч

Напор, м

Глубина погружения, м

Тип двигателя, мощность, кВт
