АНЦС (Насосы центробежные секционные многоступенчатые)

Агрегаты электронасосные типа АНЦС предназначены для перекачивания воды и нейтральных жидкостей плотностью не более 1200 кг/м3 и кинематической вязкостью до 30x10-6 м2/с, имеющих твердые включения размером до 1 мм, объёмная концентрация которых не превышает 2% и с температурой от 278 К до 378 К (от 5 до 105 °С] и применяются для подачи технической воды в системы питания и водоподготовки котлоагрегатов малой мощности.

Конструкция

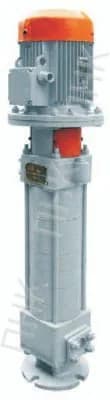

Агрегат состоит из вертикального центробежного многоступенчатого насоса с рабочими колесами открытого типа, соединённого упругой втулочно-пальцевой муфтой с фланцевым электродвигателем. Уплотнение вала насоса - торцевое.

Обозначение

Агрегат АНЦС 2,5/150-М1-УХЛ4 ТУ У 3.19-05785454-008-94, где

АНЦС - агрегат электронасосный центробежный секционный;

2,5 - номинальная подача, м3/ч;

150 - номинальный напор, м;

М1 -порядковый номер модернизации;

УХЛ - климатическое исполнение (УХЛ, 0);

4 - категория размещения;

ТУ У 3.19-057854-54--008-94. - номер технических условий

Типоразмер агрегата

Подача, м3/ч

Напор, м

Частота вращения, об/мин

Допустимый кавитационный запас, м

Тип двигателя, мощность, кВт
