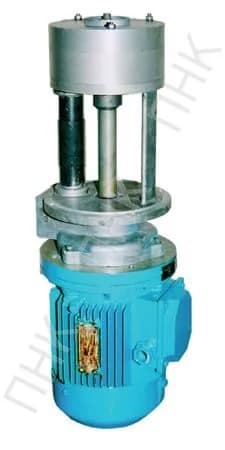

ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ БХ 14-5

Электронасосы центробежные многоступенчатые БХ 14-5 предназначены для подачи смазочно-охлаждающей жидкости (СОЖ) в металлорежущем гидропневмосмазочном оборудовании с целью охлаждения режущего инструмента, обмыва посадочных мест инструмента и деталей, а также дан гидротранспорта стружки.

Описание насосов БХ14-5

концентрация загрязненности рабочих жидкостей не должна превышать 15 г/л;:

размер включений не должен быть более 0,3 мм;

диапазон температуры рабочей жидкости: 10...50°C;.

температура окружающей среды: 1...50°C;

материал проточной части - чугун;.

уплотнение вала - щелевое;

напорный патрубок с внутренней резьбой;

тип насоса: двухступенчатый, полупогружной, центробежный, моноблочный; рабочие колеса: открытого типа.

Конструкция (основные детали) насосов БХ14

Асинхронный электродвигатель

Стойка насоса (для обеспечение жесткости конструкции)

Приводной (рабочий) вал, передающий вращение от двигателя на рабочее колесо насоса

Втулка узла уплотнения вала

Корпус насос БХ14-5

Крышка, с выполненным всасывающим отверстием

Всасывающее отверстие, через которое осуществляется забор рабочей жидкости (СОЖ)

Переводной канал (направляющий аппарат)

Рабочее колесо

Канал напорный

Кольцо отражательное (фланец для установки и крепления насоса).

Напорный патрубок, через которое осуществляется подача рабочей жидкости под давлением 0,25 МПа.
