БКНС

Назначение

Блочная кустовая насосная станция (БНКС) предназначена для закачки воды из поверхност­ных, подземных источников или промысловых очищенных сточных вод в нагнетательные скважины для поддержания давления в разрабатываемом про­дуктивном горизонте нефтяного месторождения.

В зависимости от необходимой производительности станции могут состоять из одного, двух, трех и более насосных блоков, блока дренажных насосов, блока аппаратурного, блока операторного, блока гребенки (на 4- 8 скважин), а также возможно комплектование распределительными устройствами РУ6, РУ6/0,4 и блоком плавного пуска. Возможно выполнение маслосистемы в насосном блоке или отдельным блоком - блок маслохозяйства.

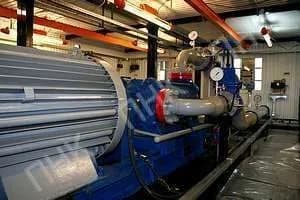

Насосные блоки размещаются в едином машинном зале. Насосные агрегаты могут быть плунжерными или центробежными любых типоразмеров по производительности и напору и с любым типом электродвигателя.

Насосные агрегаты с центробежными насосами ЦНС63 и ЦНС180 с напором в любом диапазоне комплектуются электродвигателями СТДМ, АРМ соответствующей мощности или взрывозащищенным электродвигателем типа ВАО.

Устройство БКНС

БКНС выполнена в виде отдельных блок-боксов транспортного габарита, монтируемых на месте эксплуатации в единое здание и функционально связанных между собой технологическими, электрическими линиями. Блоки имеют закончен­ный внутренний электромонтаж приборов и оборудования. В качестве стеновых и кровельных ограждений блок-боксов использованы трех­слойные металлические панели с утеплителем. Условно БКНС делится на машзал (насосные блоки) и энергозал (блоки энергообеспечения). Блоки насосные выполняют функцию повышения давле­ния технологической воды до уровня, обеспечиваю­щего нагнетание воды в скважины системы поддержания пластового давления (заводнения).

В состав БКНС входят

насосные блоки;станции фильтрации воды;блок дренажных ( вспомогательных) насосов;блок для размещения ЩСУ;блок для размещения возбудителей синхронных электродвигателей;блок комплектной трансформаторной подстан­ции;блок распределительного устройства (6 кВ или 10 кВ) на ячейках К63, К-98, «Аврора», Schneider electric с микропроцессорной защитой;блок плавного пуска;блок гребенки (блок коллекторов);блок операторный;блок маслохозяйства;блок аппаратурный;блок механической мастерской;блок откачки промывной воды;комплект площадок обслуживания для ремонта насосов и двигателей;емкость аварийного слива масла с трансформа­торов;емкости сепарационные;емкости дренажные подземные;станция подпорных насосов. Система автоматики

БКНС оборудована системой контроля и автоматиза­ции работы технологического оборудования, предусматривающей:

работу станции без постоянного присутствия обслуживающего персонала;

ручное местное управление насосами, вентилято­рами, электрообогревателями, задвижками;

автоматический контроль технологических параметров насосов, электродвигателей, системы смазки, водяного тракта (расход, давление, температура, уровень вибрации, величина тока электродвигателя и др.);
