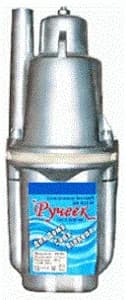

БВ (Бытовой вибрационный насос РУЧЕЕК БВ 0,12-40)

Насос "Ручеек-1" погружной, кабель 10м, мощность 225Вт, верхний забор воды, 432л/ч - 1 540 руб.

Насос "Ручеек-1" погружной, кабель 15м, мощность 225Вт, верхний забор воды, 430л/ч - 1 500 руб.

Насос "Ручеек-1" погружной, кабель 25м, мощность 225Вт, верхний забор воды, 430л/ч - 1 645 руб.

Насос "Ручеек-1" погружной, кабель 40м, мощность 325Вт, верхний забор воды, 430л/ч - 1 890 руб.

Назначение

Электронасос бытовой вибрационный БВ 0,12-40 (далее насос) предназначен для подачи пресной воды температурой до 35 °С из скважин с внутренним диаметром более 100 мм, шахтных колодцев и открытых водоемов с глубины в диапазоне от 1 до 40 метров.

Вода не должна содержать агрессивных примесей. Массовая доля механических примесей не более 0,01 %.

Насос, кроме этого, способен перекачивать воду на большие расстояния горизонтально (свыше 100 м), т.е. подавать воду из водоемов, расположенных на значи­тельном расстоянии от мест использования воды.

Насосы выпускаются под торговым наименованием «Ручеек», «Малыш-М», «Ручеек» (п), «Малыш-М» (п), «Ручеек +» и имеют следующие конструктивные отличия:

«Ручеек», «Малыш-М» - I класс защиты от поражения электрическим током, насосная часть - алюминий;

«Ручеек» (п), «Малыш-М» (п) -I класс защиты от поражения электрическим током, насосная часть -пластмасса;

«Ручеек +» - I класс защиты от поражения электрическим током, с термовыключателем, насосная часть - алюминий;

«Ручеек»1) или «Малыш -М» 1) - II класс защиты от поражения электрическим током, насосная часть -алюминий;

Технические характеристики РУЧЕЕК БВ

Номинальные параметры насоса:

Наименование показателя Величина БВ 0,12-40 «Ручеек», «Ручеек» (п), «Ручеек +» «Малыш-М», «Малыш -М»(п) Напряжение, В 220 Частота тока, Гц 50 Подача, м3 /ч 0,43 Напор,м 40 Мощность, Вт 300 240 Ток, А 3,4

Максимальный полный напор, м - 60

Средняя наработка на отказ, ч, не менее - 1500

Масса без шнура питания, кг, не более - 3,4

Устройство и работа

Устройство насоса в соответствии с рисунком 1.

Насос состоит из электропривода, вибратора и корпуса насоса, соединенных по разъему четырьмя винтами. Электропривод состоит из сердечника 1, двух катушек 2 и шнура питания, заформованных в корпусе 3 эпоксидным компаундом. Вибратор состоит из амортизатора 6, муфты 7, диафрагмы 12, упора 8 и штока 5, на одном конце которого напрессован якорь 4, на другом конце закреплен поршень 11. Амортизатор и диафрагма, установленные на некотором расстоянии друг от друга, придают направление штоку, а также обеспечивают герметичность насоса и исключают доступ воды в полость электропривода. Корпус насоса 9 представляет собой колпак, в верхней части которого от­формован стакан с отверстиями для входа воды и патрубок для выхода воды из насоса.

Насос I класса защиты от поражения электрическим током комплектуется трехжильным шнуром питания с заземляющей жилой,

Насос II класса защиты от поражения электрическим током имеет усилен­ную изоляцию и комплектуется двухжильным шнуром питания

Эксплуатационные ограничения

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ КАСАТЬСЯ ВКЛЮЧЕННОГО В ЭЛЕКТРОСЕТЬ НАСОС А.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ НАСОСА ПРИ ПОВЫШЕННОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ НАСОСА С ПОВРЕЖДЕННЫМ ШНУРОМ ПИТАНИЯ.

ЗАПРЕЩАЕТСЯ ПЕРЕМЕЩАТЬ И ЗАКРЕПЛЯТЬ НАСОС ЗА ШНУР ПИТАНИЯ.

ЗАПРЕЩАЕТСЯ ПОЛНОСТЬЮ ПЕРЕКРЫВАТЬ ПОДАЧУ ВОДЫ ВО ВРЕМЯ РАБОТЫ НАСОСА.

ЭЛЕКТРОНАСОС ДОЛЖЕН РАБОТАТЬ НЕ БОЛЕЕ ДВУХ ЧАСОВ С ПОСЛЕДУЮЩИМ ОТКЛЮЧЕНИЕМ НА 20 МИНУТ. ПОЛЬЗОВАТЬСЯ НА­СОСОМ СЛЕДУЕТ НЕ БОЛЕЕ 12 ЧАСОВ В СУТКИ.

ЗАПРЕЩАЕТСЯ ПЕРЕКАЧИВАТЬ НАСОСОМ ВОДУ С ГРЯЗЬЮ, МЕЛКИМИ КАМНЯМИ, МУСОРОМ И С ПРИМЕСЯМИ НЕФТЕПРОДУКТОВ.

Насос не предназначен для использования людьми (включая детей), у которых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда за такими лицами осуществляет­ся надзор или проводится их инструктирование относительно использования данного насоса лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с насосом.

Подготовка к использованию

1. Присоединить к патрубку шланг и закрепить его хомутом или проволокой. Для подсоединения к насосу использовать только гибкие шланги из резины или пластмассы с внутренним диаметром 18-22 мм. Применение шлангов меньших диаметров создает дополнительную нагрузку на насос. Установка шлангов больших диаметров на параметры насоса не влияет. При отсутствии гибких шлангов допускается применение стальных или пластмассовых труб. Присоединять насос к трубам следует только через гибкий шланг длиной не менее двух метров.

Порядок работы

Насос не требует смазки и заливки водой, включается в работу непосредственно после погружения его в воду. Включать и выключать насос следует посредством штепсельной вилки или через двухполюсный выключатель, установленный в стационарной проводке. Допускается использовать однополюсный выключатель, в обязательном порядке отключающий фазный провод стационарной проводки.

Для насосов I класса защиты розетка должна быть заземлена.

Нормальная работа насоса и его долговечность в значительной мере зависит от величины напряжения в электросети.

Повышение напряжения выше допустимого сопровождается резкими металлическими соударениями в магнитной системе насоса, приводящими к преждевременному его износу. В случае работы насоса с соударениями насос отключить и принять меры к снижению напряжения.

При работе не рекомендуется повышать напор пережатием шланга или установкой на шланг насадок с пропускной способностью менее номинальной производительности насоса. Работа насоса при напоре свыше номинального приводит к повышению дав­ления на резиновые детали. Насос начинает работать с соударениями. При этом следует немедленно принять меры к снижению напора.
