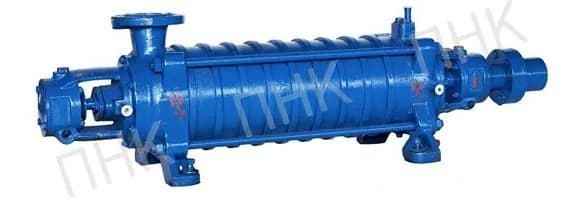

ЦНС

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Насосы ЦНС, АЦНС - для перекачивания воды, имеющей водородный показатель pH 7-8,5 и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,1мм, микротвердостью не более 1,47 ГПа (14,7 кгс/см2), объемная концентрация которых не превышает 0,1%, температурой не более + 45°С.

Насосы ЦНСГ, АЦНСГ - то же, с температурой не более + 105°С. Насосы для систем водоснабжения.

Насосы ЦНСМ, АЦНСМ - для работы в масляной системе турбогенераторов для подачи масла в уплотняющие подшипники, рабочая жидкость - масло турбинное Т22 ГОСТ 32-74, температурой от + 2 до + 60°С.

Насосы ЦНСК 60-66...330 предназначены для перекачивания нейтральных и кислотных вод с водородным показателем pH=3,5-8,5 с массовой долей механических примесей не более 0,2% и размером твердых частиц не более 0,2 мм. Температура перекачиваемой жидкости от 1 ° до 80 °C.

КОНСТРУКЦИЯ

Горизонтальный секционный насос. Насос состоит из корпуса и ротора. К корпусу насоса относятся всасывающая и нагнетательная крышки, корпуса направляющих аппаратов, направляющие аппараты и кронштейны. Корпуса направляющих аппаратов и крышки стягиваются стяжными шпильками.

Уплотнение вала - сальниковое одинарное

Направление вращения ротора - правое (по часовой стрелке), если смотреть со стороны двигателя.

МОНТАЖ

Секционные горизонтальные насосы поставляются комплектно смонтированными на фундаментной раме с электродвигателем, муфтой и защитным щитком.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Допустимые перекачиваемые среды:

вода с температурой max + 45°С

вода с температурой max + 105°С

масло турбинное Т22 ГОСТ 32-74, температурой от + 2 до + 60°С

Электроподключение

Напряжение - 380 В

Частота тока - 50 Гц

Род тока - переменный.
