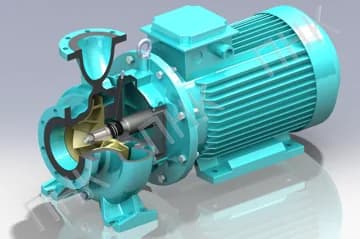

НАСОСЫ КОНСОЛЬНЫЕ КММ-К

Насосы КММ-К центробежные, консольные, с подшипниковой стокой, модернизированные, предназначены для перекачивания различных жидкостей химически неагрессивных по отношению к материалам деталей насоса и температурой от - 40 до + 140°С.

По заказу рабочее колесо может быть обточено под любую допустимую рабочую точку. Это значит, что фактические параметры насоса будут отличаться от указанных в п.п. 9. Действительная рабочая точка указывается на фирменной табличке с техническими характеристиками.

Назначение насосов Обозначения насосов По ГОСТ Обозначение насосов Обозначение насосов Grundfos Обозначение насосов Wilo Консольные для чистых жидкостей К КММ-К NK NP Консольные для химиче­ски активных жидкостей X КММ-КХ NK - Консольные для нефте­продуктов и ЛВЖ НД КММ-КЕ - - Двустороннего входа Д КММ-К HS ASP

ВСЕ НАСОСЫ В САНКТ-ПЕТЕРБУРГЕ ПО ЗАВОДСКИМ ЦЕНАМ.

Насосы КММ-К изготавливаются в следующих модификациях

1. КММ-К (аналог насосов типа К, Д) - для перекачивания различных жидкостей сходных с водой по химической активности, вязкостью до 50 сСт и плотностью до 1200 кг/м3. Содержание твердых включений в количестве не более 0,1% по обьему, и размером частиц не более 0,2 мм, микротвердостью не более 6,5 ГПа (В50 кгс/мма].

2. КММ-КЕ (аналог насосов типа НД) - для перекачивания бензина, нефтепродуктов и ЛВЖ. Комплектуются двойным торцовым уплотнением и бачком гидрозатворной жидкости.

3. КММ-КХ (аналог насосов типа Х) - для перекачивания химически активных и пищевых жидкостей, в том числе послеспиртового барда, спирта, дрожжей, сусла и т.д..

4. КММ-КС - для перекачивания сильно загрязненных жидкостей (свободновихревые насосы].

В зависимости от типа перекачиваемой жидкости, насосы КММ-К изготавливаются из различных материалов.

Торцевые уплотнения вала и варианты исполнений по материалам насосов КММ

Насосные агрегаты КММ-К комплектуются асинхронными двигателями в общепромышленном или во взрывозащищенном исполнении.

Технические характеристики двигателей, применяемых в насосах КММ

ГАРАНТИЯ НА НАСОСНЫЕ АГРЕГАТЫ КММ-К - 2 ГОДА

КММ-КЕ И КММ-КХ - 1 ГОД

Преимущества насосов консольных КММ:

1. Цельнолитое колесо из композитного материала ФОРТРОН

Цельнолитое рабочее колесо из композиционного материала - новое слово в отечественном насосостроении. Новая технология литья позволяет получать высококачественные колеса, не требующие балансировки, что обеспечивает равномерный и тихий ход, и существенно лучшее качество обтекаемых поверхностей. Данная технология позволяет получить высококачественные детали, с точностью до 0,05 мм, соответствующие модели. По заказу рабочее колесо может быть обточено под любую допустимую рабочую точку.

Композиционный материал для цельнолитых колес, обладает уникальными свойствами:

Рабочая температура от - 40°С до +240°С;

Практически нулевое [0,02%) водопоглощение;

Низкая чувствительность механических свойств к изменению температуры;

Сохранение механических свойств в течение длительного времени [до 100 ООО часов].

Низкий удельный вес (в 4.5 раз меньший, чем у чугуна)

2. Корпус насоса - чугун СЧ 20

В Таблице приводятся жидкости, которые можно перекачивать с помощью насосов КММ. Информация, приведенная в Таблице, носит рекомендательный характер и не может служить основанием для однозначного подбора, так как не учитывает условия эксплуатации

Наименование жидкости Дополнительная информации Марка насоса Исполнение насоса по материалу Торцовое уплотнение Ап Вп в В1 п Вз п Кп К Вода Питательная вода котлов, конденсат, вода систем центрального отопления, умягченная вода <120° С120°Сч140° С КММ-ККММ-К XX XX Одинарное BBVPОдинарное BBW

ХАР-КИ КММ: Технические характеристики двигателей, применяемых в насосах КММ

Подбор электродвигателя основывается на мощности, необходимой для обеспечения определенного режима работы (рабочей точки) насоса. Выбирая электродвигатель, следует учитывать коэффициенты запаса, приведенные ниже.

уплотнения КММ: ТОРЦЕВЫЕ УПЛОТНЕНИЯ ВАЛА НАСОСА КММ

В стандартном исполнении насосы КММ поставляются с одинарным уплотнением BBVP. Другие исполнения торцевого уплотнения, в том числе двойное, поставляются по запросу или для специальных исполнений насосов КММ. Ниже приведена расшифровка обозначений торцевых уплотнений.

Расшифровка условного обозначения торцового уплотнения:

B B V P 1. 2. 3. 4.

где:

уплотнения КММ: 1. Тип торцового уплотнения

А - с круглым резиновым кольцом;

В - с эластомерным сильфоном;

С - с металлическим сильфоном;

D - с фторопластовым клином.

уплотнения КММ: 2. Материал вращающего кольца (обозначения по EN 12756)

В - углеграфит, пропитанный синтетической смолой;

Q - карбид кремния.

уплотнения КММ: 3. Материал неподвижного кольца (обозначения по EN 12756)

V - оксид алюминия 99,5% (керамика);

Q - карбид кремния.

уплотнения КММ: 4. Материал вспомогательных уплотнений (обозначения по EN 12756)

Е - EPDM (этилен-пропиленовый каучук);

Р - NBR (бутадиен-нитрильный каучук);

V - FKM (фторкаучук);

М - с двойной оболочкой из ПТФЭ;

Т - ПТФЭ.

уплотнения КММ: УЗЕЛ ОДИНАРНОГО ТОРЦОВОГО УПЛОТНЕНИЯ

Одинарное торцовое уплотнение

1 - колесо рабочее ; 2 - кольцо дистанционное; 3 - эластомерный сильфон; 4 - пружина;

5 - карданный элемент; 6 - кольцо вращающееся;

7 - кольцо невращающееся; 8 - Г-образное уплотнительное кольцо.

Установочные размеры торцового уплотнения по EN 1275В (DIN 24960), монтажная длина - L1.

Размеры одинарных торцовых уплотнений:

Типоразмер d1 ,мм L1 ,мм L2,mm 0220К 22 37,5 31,5 ОЗООК 30 42,5 35,5 0450К 45 45 37,0 0550К 55 47,5 37,5

Стандартно насосы комплектуются торцовыми уплотнениями с эластомерным сильфоном, материал торцовой пары и вспомогательных уплотнений зависит от материала проточной части насоса. Уплотнения сертифицированы Госгортехнадзором РФ. Необходимость установки уплотнений отличных от стандартного должна быть оговорена при заказе оборудования.

уплотнения КММ: Технические характеристики стандартных уплотнений

рабочая температура уплотнения: -40 + +150 °С;

максимальная окружная скорость: 15 м/с;

максимальное давление: 20 кг/смг;

максимальная утечка через уплотнение: 0,2 см3/ч.

уплотнения КММ: В качестве полимерного материала могут быть использованы

Fortran 1140L4 - полифениленсульфид PPS,

Zytel HTN51G45HSLR - полифталамид РРА.

Zytel HTNFE350065 (электропроводный) - полифталамид РРА.
