НАЗНАЧЕНИЕ

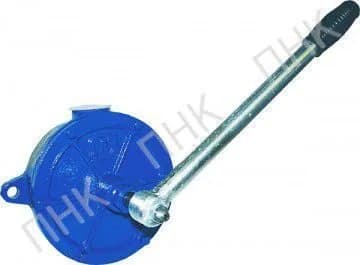

Насос ручной РК-2 предназначен для перекачивания воды, нефтепродуктов и других жидкостей, сходных по физическим свойствам температурой до 50°С и кинематической вязкостью до 0,2x104 м2/с (до В °Ву).

Насос приводится в действие с приложением мускульной силы человека, может использоваться в промышленности, сельском хозяйстве, быту.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ - РК-2

РК - ручной, крыльчатый

2 - Типоразмер

КОНСТРУКЦИЯ

Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратнопоступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

наименование показателя

значение

номинальная подача за один двойной ход крыльчатки, Q, л 0,4 номинальный напор, Н, м 20,00 предельное давление насоса, Р, МПа (кгс/см2) 0,3 (3,0) усилие на рукоятке при давлении насоса 0,2 МПа (2 кгс/см2) на плече 360 мм, Н, кгс, не более 50 (5) допустимая вакууметрическая высота всасывания, ha, м 7,00 условный проход подсоединяемого трубопровода, Ду, мм 25 масса насоса, кг 7,2 длина рукоятки, мм, не более 360
