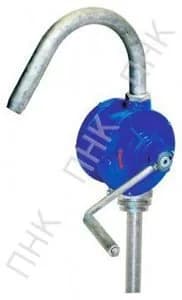

РШ

НАЗНАЧЕНИЕ

Насосы предназначены для перекачивания нейтральных самосмазывающих жидкостей без механических примесей из небольших емкостей и бочек. Кинематическая вязкость жидкостей от 0,02x10 4 до 0,75x10 4 м2/с(от1,1 до 10°Ву).

КОНСТРУКЦИЯ

Внутри насоса эксцентрично расположен ротор с двумя подвижными пластинами шиберами. При вращении рукоятки происходит перемещение жидкости от всасывающей полости к нагнетательной. Для фиксации насоса на горловине бочки имеется специальная гайка с фиксатором.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ РШ 25-5

РШ- ручной, шиберный

25- идеальная подача, л./мин

5- предельное давление, м

ПЕРЕКАЧИВАЕМАЯ ЖИДКОСТЬ

Перекачивание жидкостей обладающих смазывающей способностью из стандартных бочек и других емкостей (масла, краски, дизтопливо и т.д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

наименование показателя

значение

максимальная подача за один оборот ротора, Q, л 0,25 предельное давление насоса, Р, кгс/см2 0,5 высота самовсасывания, hа , м 1,0 усилие на рукоятке, кгс, не более 3,0 масса насоса, кг 6,2
