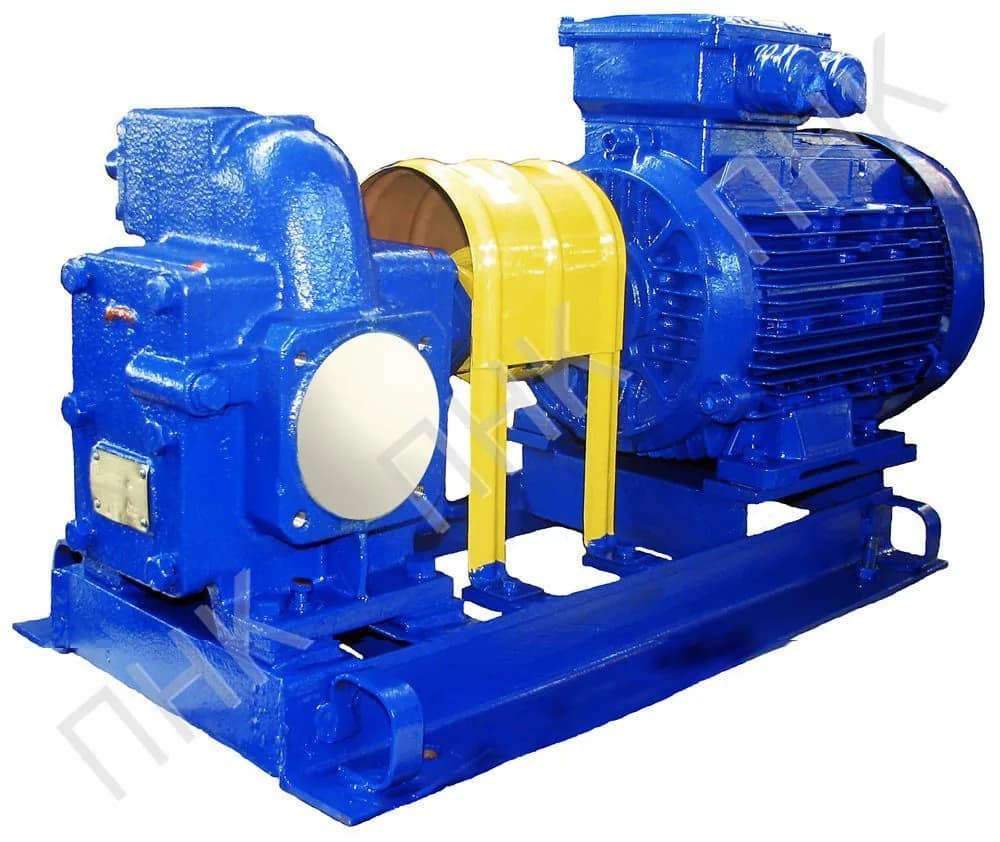

Ш (Насосы шестеренные для нефтепродуктов)

Масляные насосы шестеренные типа Ш, НМШ, НМШФ, НШ и НМШГ для нефтепродуктов

Насосы шестеренные

Назначение

Шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса.

Вязкость перекачиваемой жидкости от 0,018-10-4 до 22,00-10-4 м2/с (1,08...300°ВУ) температурой до +70°С (по требованию заказчика до 150°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.

Область применения

Шестеренные насосы могут изготавливаться для установки:

на судах морского и речного флота (с приемкой Морского Регистра РФ) в машинных и прочих отделения судов (насосы судовые);

в системах гидравлики (насосы типа НШ);

в технологических линиях для подачи топлива и перекачивания нефтепродуктов (насосы общепромышленные).

Шестеренные насосы характеризуются высокими показателями надежности, экономичности, малым весом и габаритами.

Структура условного обозначения электронасосного агрегата

Габаритные и присоединительные размеры электронасосных агрегатов на основе насосов НМШ 32-10, Ш 40-4, НМШ12-25, НМШГ 8-25, НМШГ 20-25

Габаритный чертеж электронасосных агрегатов на основе насоса Ш 80-2,5

Габаритный чертеж электронасосных агрегатов на основе насосов НМШФО,6-25 и НМШФО,8-25

Габаритный чертеж электронасосных агрегатов на основе насосов НМШФ 2-40, НМШФ 5-25, НМШФ 8-25

Габаритный чертеж насосов типа НШ

Габаритный чертеж электронасосного агрегата НМШГ20-25-5/1,6-Рn-1

Насос - масляный шестеренный насос, предназначенный для нефтепродуктов (масло, нефть, мазут, дизельное топливо) без механических примесей с кинематической вязкостью от 0,06*10-4…15,00*10-4 м2с (1,5…200,0°ВУ) температурой до 70°С (343 К).

Рабочий орган этого насоса — шестерни. Проточная часть изготовлена из чугуна, бронзы (Б) или алюминия (Ю) в зависимости от состава перекачиваемой жидкости.

Вакуумическая высота всасывания — 5 м., частота вращения — 980 об/мин. Насос применяется в системах подачи топлива и нефтяных продуктов, а также для подачи мазута в котельных установках.

Условные обозначения:

Разрез насоса типа Ш40-4

Корпус

Предохранительный клапан

Винт регулировочный

Косозубые шестерни

Крышка передняя

Узел торцового уплотнения

Подшипники качения

Ведущий вал
