СМ (Фекальные центробежные насосы для отвода сточных масс)

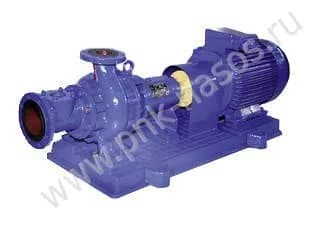

Насосы центробежные для сточных масс типа СМ

см. также. КММ-С (Насосы центробежные свободновихревые для сильно загрязненных жидкостей, аналог СМ, СД)

СМ (Насосы центробежные для сточных масс)

Сточно-массные насосы типа СМ и СД представляют собой консольные горизонтальные одноступенчатые насосы с центробежным рабочим колесом закрытого типа.

Характер перекачиваемой жидкости, которая содержит большое количество загрязнений, предъявляет к конструкции насоса такое требование, как незасоряемость насоса. Проточные каналы насоса выполняются более широкими по сравнению с каналами насосов, перекаяивающих чистые жидкости. Обтекаемые поверхности рабочего колеса устанавливаются заподлицо с поверхностью спирального канала.

Уплотнение вала - сальниковое.

В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,5-1 кГс/см2.

Перекачиваемая жидкость:

Насосы типа СМ предназначены для перекачивания бытовых и промышленных загрязненных вод с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, с температурой до 90°С, с содержанием абразивных частиц не более 1% по объему, размером частиц до 5мм. Условные обозначения:

СМ 80-50-200 УХЛ4 ТУ26-06-1672-95

где СМ - сточно-массный;

80 - диаметр входного отверстия, мм;

50 - диаметр выходного отверстия, мм;
