УОДН (Диагональные и оседиагональные )

Шнековые (оседиагональные) насосы впервые были разработаны отечественными инженерами для применения в космической отрасли. Это уникальные насосные системы, не имеющие аналогов в зарубежных странах.

Оседиагональные насосы обладают неоспоримыми преимуществами

Высокая всасывающая способность и более высокая производительность по сравнению с другими конструкциями лопастных насосов

Высокая сопротивляемость к примесям в перекачиваемой среде, в том числе газам.

Потребительская мощность неизменная, электропривод не перегружается.

Простота обслуживания

Широкий диапазон использования

Компактность исполнения

Перечисленные сильные стороны выделяют насосы УОДН среди конкурентов и позволяют использовать их для перекачивания жидкостей с повышенным содержанием примесей. Насосные установки УОДН часто подходят для перекачки сред с разной степенью очистки:

Темные нефтепродукты: мазут, масло, вязкие нефтеостатки;

Загрязненная вода с высоким уровнем песка или взвесей;

Осадки сточных вод;

Светлые нефтепродукты: дизельное топливо, бензин

Насосы УОДН незаменимы

при аварийных ситуациях для перекачки вязких загрязненных жидкостей

ликвидации разлива нефти и её продуктов из нефтепроводов и резервуаров

для базовых работ на нефтебазах, наливных эстакадах, в системах промстоков и промотходов

особенно эффективны при перекачивании нефтепродуктов из железнодорожных цистерн, находящихся в аварийном состоянии;

при откачке нефтепродуктов из заглубленных резервуаров;

могут использоваться в качестве циркуляционных насосов при разогреве, сливе нефти из производственных цистерн;

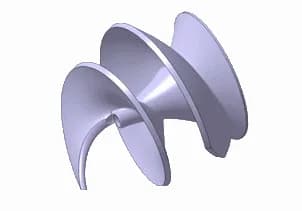

Особенности насосов УОДН Важнейший элемент конструкции насосов УОДН - шнековые колеса с винтовыми лопастями. Уникальное сочетание лопастей постоянного и переменного шага позволило разработчикам максимально снизить гидродинамическое воздействие лопастей рабочих колес. Именно поэтому насосные установки УОДН могут работать с вязкими жидкостями и с жидкостями с переменной плотностью (в том числе с растворенным газом).

Конструкция УОДН

Шнековый оседиагональный насос состоит из следующих элементов:

Корпуса, в котором есть конический входной патрубок и спиральный отвод;

Ротора с валом и рабочем колесом. Ротор обеспечен дополнительной разгрузочной плоскостью, которая снижает воздействие осевой силы.

Уплотнения: резиновые кольца двустороннего уплотнения на валу.

Конструкция уплотнений позволяет свести к минимуму возможность перепадов давления при работе УОДН

Для УОДН 200 и 290 есть необходимость в установке торцевых уплотнений.

Маркировка оседиагональных насосов

Сегодня существуют пять видов насосов УОДН. Основной показатель при маркировке – наружный диаметр шнекового колеса. От него зависит производительность и напор: чем больше диаметр шнека, тем выше производительность.

В каталоге представлены все пять видов УОДН: ОДН 120, ОДН 170, ОДН 200, ОДН 290 и ОДН 440.

Небольшой пример для сравнения.

УОДН с диаметром шнекового колеса 120 обеспечивает напор - 10 м., производительность - 45куб.м/ч; со шнеком 440 мм напор - 45 м., а производительность - 750 куб. м/ч. Высота всасывания для всех видов УОДН постоянная – 8 метров (для воды).

Представленные в каталоге оседиагональные (шнековые) насосы адаптированы для гражданских целей вариантом бустерных насосов в турбонасосных агрегатах ракетных двигателей производства УКВЗ (Усть-Катавский Вагоностроительный Завод имени С.М. Кирова – филиал ФГУП «ГКНПЦ им. М.В. Хруничева»).

Применение в них шнековых колес с винтовыми лопастями как постоянного, так и переменного шага позволяет получить межлопаточный канал, обеспечивающий низкую гидродинамическую нагруженность лопастей, высокие антикавитационные и энергетические качества.

Обратите внимание

Компактная насосная установка УОДН 120-100-65 разработана по заказу НК "Сургутнефтегаз". Небольшой вес установки позволяет использовать ее для аварийных работ на нефтепромыслах.

Установка нашла широкое применение на небольших нефтебазах для налива и слива нефтепродуктов из авто и ж/д цистерн, а также для внутрибазовой перекачки. Также насосы ОДН 120-100-65 устанавливаются в качестве перекачивающего насоса на бензовозы и машины коммунального хозяйства.

Дополнительное удобство в эксплуатации насосной установки УОДН 120-100-65 достигунто за счет ее выполнения в передвижном варианте. Это обеспечивает мобильность насосной установки и дает возможность решать различные производственные задачи.

Двигатель поставляется во взрывозащищенной оболочке Exd.

Преимущества УОДН:

Высокая всасывающая способность

Более высокая производительность

Высокая сопротивляемость к примесям в перекачиваемой среде, в том числе газам.

Потребительская мощность неизменная, электропривод не перегружается.

Простота обслуживания

Широкий диапазон использования

Компактность исполнени

Название

Производи-

тельность

м3

Подача

м

Высота всас., м

Темпера-

тура перекачи-

ваемой среды, С°

Тип уплотнения:

М

манжетное

Т-торцевое

ТД - торцевое двойное

Питание

Мощность

двигателя, кВт

Частота вращения, об/мин
